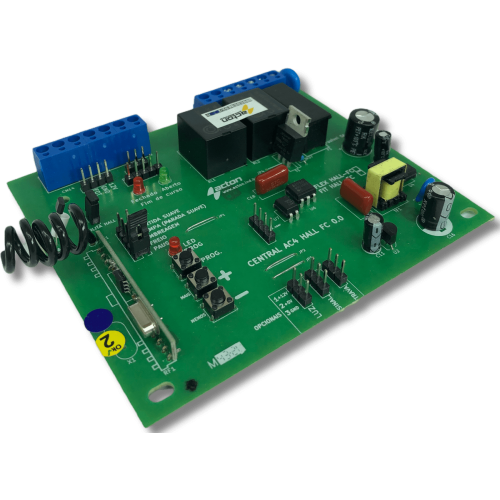

Central AC-4 HALL
Características Técnicas
Potência Máxima do Motor (CV): 1/2 (em 220V)
Tensão (V): 127/220
Corrente Máxima (A): 3,5/2
Fusível de Proteção: 5A
Tamanho (mm): 116×100
Descrição
Alimentação por transformador bivolt 127V/220V, selecionado por strap e com
capacidade para 120mA/12V;
Capacidade para motores de até 1/2CV em 220V ou 1/3CV em 127V;
Fusível de ação rápida de 5A;
Saída de 12V por bornes;
Entrada para botoeira e fotocélula por bornes;
Entrada para motor e capacitor por bornes;
Entradas de fim de curso por bornes, barra de 5 vias e barra de 3 vias;
Entrada para receptor externo;
Entrada para opcional a relé, com 8 funções escolhidos por straps;
Leds indicativos de fim de curso aberto e fechado;
Led indicativo de programação;
Partida suave habilitado por strap;
Oito tipos de paradas suaves selecionadas através de chaves;
Parada suave no meio do percurso, habilitado por strap;
10 níveis de freio selecionados por chaves;
15 níveis de embreagem selecionados por chaves;
Tempo de pausa configurado e regulado por chaves;
Possibilidade de cadastramento de 512 botões de controle padrão code learning
ou rolling code;
No modelo AC4-HALL, há um sensor fim de curso magnético próximo ao módulo de
rádio, que pode ser ativado pelo strap ?HABILITA HALL?;
Aplicação
As centrais da linha AC4-FLEX destinam-se a automatizadores monofásicos de até
1/2CV em 220V, ou 1/3CV em 127V. O modelo AC4-HALL possui ainda um sensor de
polaridade de imã, que permite sua instalação em portões deslizantes com fim de
curso deste tipo.
Itens Inclusos:
01 (uma) Central AC-4 HALL
Manual
